小口径管推進機圧密方式 ムールマスターNMシリーズ スピーディーな安全施工!給水管・配水管・電気・通信線工事に最適!

この推進機種は販売しておりません。
弊社推進施工部の使用機です。
 圧密方式推進機 ムールマスター【NMシリーズ】 とは ※簡単作業で推進工事ができます!JAPAN特許取得済
推進機(圧密方式)ムールマスターNMシリーズ スピーディーな安全施工!
※官公庁推奨機

スピーディー施工可能!圧密方式推進機です。(JPN特許取得済)
機械設置から推進完了まで短時間!
給水管・電気・通信・排水設備工事などに最適です。
油圧ジャッキを用いて特許の先導体で圧入していきます。
先導体のみが土圧で自転し圧入していくため、排土が無く穿孔周りの土が押し固められ
埋設管を保護し、地盤沈下の心配がありません。※埋設管をより保護するためにさや管(PE管)を使用する方法もできます。
施工速度が早く、工期短縮が可能です。
方向性が良く
安全もっとも早い小型推進機です。
日本国外でも活躍している機種です。
NMシリーズは、比較的短何スパンを多様な地盤に対応し

『スピーディーで安全に』施工することを目的としています。

機械設置から推進完了までわずか約4時間で完了

(給水管引込工事 埋設管Φ30A 延長L=10m 県道横断 粘性土の場合)
推進工事 概要全体図
 仕様
機械名 ムールマスター
品番 NM-20 NMB-20 NM-50
写真 NM-20T NMB-20T NM-50T
N値 0~15 0~20 0~25
推力 20t 20t
+
エアコンプレッサー接続
50t
給水
サヤ管口径
φ30~75mm
適用管種 PE管
推進延長 15m
最小発進立坑寸法  1.5m(L)×0.8m(W)
適用土質  砂質土・粘性土・軟弱土・レキ混り土
 特長
■特許技術工法 油圧ジャッキを用いて特許の先導体で圧入していきます。
先導体のみが土圧で自転し圧密推進していくため、方向性が良く地盤沈下の心配がありません。
■幅広い土質に対応 N値0~25程度
砂質土・粘性土・軟弱土・レキ混土
■適用管径・延長 穿孔径 給水管φ13~50mm
配水管φ50~150mm
■小型・軽量 発進抗幅および作業ヤードは小スペース
■工期短縮 機械設置面の加工不要
発進抗掘削完了後、すぐ機械の設置ができます。
 施工方法

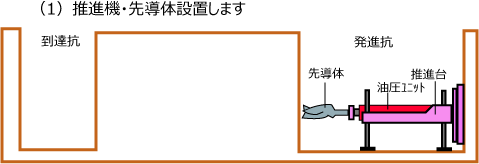

施工方法 〈1)推進機・先導体設置します

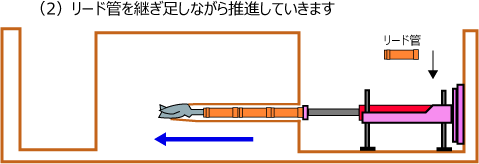

施工方法 〈2)リード管を継ぎ足しながら推進していきます

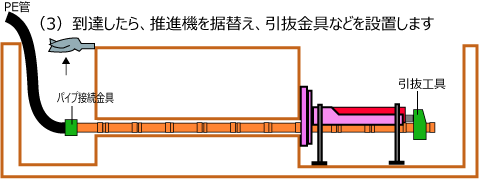

施工方法 〈3)到達したら、推進機を据替え、引き抜き金具などを設置します

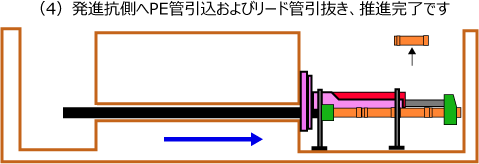

施工方法 〈4)発進抗側へPE管引込およびリード管引き抜き、推進完了です


 施工写真
給水管布設 県道横断 Φ36A L=10m
▼1.現場状況   ▼2. 推進機設置(発進抗) ▼3.先導体到達(到達抗)
施工写真 1.現場状況 施工写真 2推進機設置(発進抗) 施工写真 3.先導体到達(到達抗)
 ▼4.推進管内状況φ75 ▼5.給水管挿入工  ▼6.推進管引き抜き
施工写真 4.推進管内状況φ75 施工写真 5給水管挿入工 施工写真 6推進機引き抜き
